方形不銹鋼水箱制造標準及板厚規格參數

1、制造標準：國家建筑標準設計圖集02S101
組合式不銹鋼水箱設計的有關參數，是依據現行《建筑給排水設計規范》中的有關規定制定的。

2、水箱采用SUS304、SUS316L等不銹鋼板，沖壓成型。高質量的沖壓工藝，既保證了箱體*大限度的承壓需要，又降低了材料厚度，具有強度高、重量輕，并能較好的防止水質的二次污染，環保衛生。高強度的沖壓板塊及箱內分布均勻的不銹鋼拉筋使箱體承壓均勻合理。

3、組合式不銹鋼水箱由三種主要標準模塊組合而成；由1000×1000、1000×500、500×500的標準塊，根據不同的三維結構設計參數，采用不同厚度的模塊，在廠內或現場進行焊接組裝，現場采用氬弧焊焊接而成，焊絲選用ER308,H0Cr21Ni10不銹鋼焊絲，焊縫表面經酸洗鈍化處理，確保焊縫經久耐用不腐蝕，底盤采用熱浸鋅Q235-A碳素鋼槽鋼。

4、本產品可根據客戶要求，設計制作1-100m3之方形組合式水箱。

5、水箱的進水口、出水口、溢流口、排污口及入孔，其尺寸及位置由設計決定。

6、本產品用作熱水箱或膨脹水箱時，密封件必須為耐熱密封件。

7、保溫水箱，根據客戶要求，使用不同材質及工藝。

8.安裝說明
a、水箱基礎要求
砼基礎幾何尺寸應按GB02S101有關規定制定。
砼基礎平面高低差＜5mm

b、不銹鋼水箱的安裝，施工和驗收
專業焊工現場氬弧焊接。施工現場有標準電源。水箱四周有≥500mm的檢修空間。外觀檢驗無銹蝕，無污染：注滿水2-3h，箱體無明顯變形，焊縫無滲漏為合格。

c、水箱的使用、維修和保養
配管時，切勿向配管進出水口施加過大的負荷。
不要將閥門及大口徑管道的重量直接施加到水箱水口，必要時設置管道支撐：對焊接管的膨脹、收縮、振動必須裝伸縮柔性接頭。

沖壓不銹鋼板焊接水箱采用不銹鋼鋼板沖壓出加強筋，并用不銹鋼焊接條整體焊接而成，結構簡單，強度好，可制造較大容量的水箱。因箱體采用不銹鋼板整體焊接，徹底遮斷了太陽光的照射，所以不會滋生藻類。使水質始終保持清潔

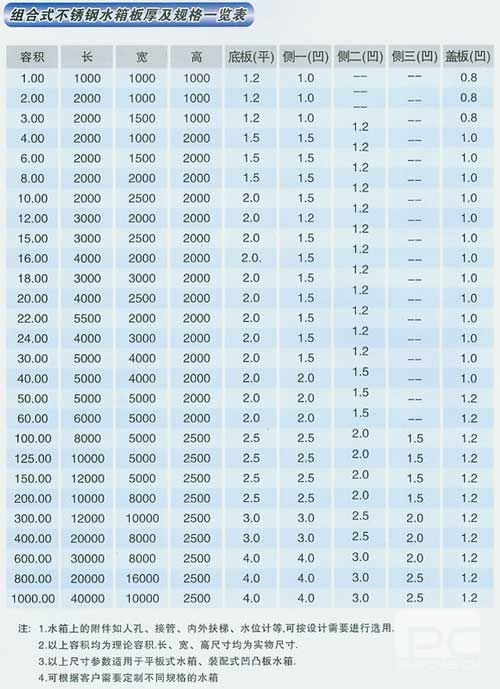

組合式不銹鋼水箱板厚及規格表：
